При расчете на продавливание при несимметричных контурах продавливания важным моментом в расчете становится правильный выбор знаков и направления действия моментов, зависящий от того, с каких элементов снимаются усилия.
Хотя правильнее было бы замерять приходящие усилия с перекрытия, по устоявшейся практике мы выбрали путь их получения с элементов моделирующих колонны. Отметим, что в случае съема усилий с колонн или перекрытий направление действия моментов и знаки противоположные при сборе их в узел сопряжения.

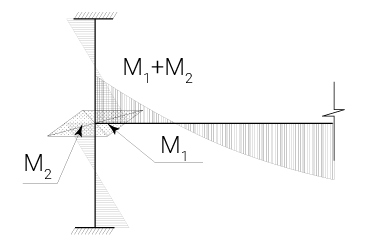

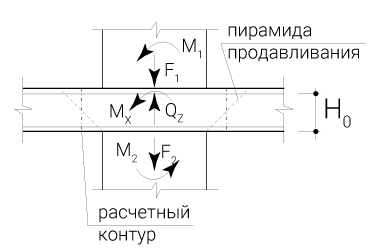

На представленном ниже рисунке указаны принятые в нашей версии расчетов положительные направления моментов Мх и Му. Оба момента производят поворот вокруг соответствующих осей Х и Y.
В расчете на продавливание, согласно п. 8.1.46 СП 63.13330.2012, в качестве расчетного момента принимается полусумма моментов в верхней и нижней колоннах при направлении поворота в одну сторону, и разница при действии моментов в противоположном направлении. Правило знаков для итогового момента принимается согласно описанной выше методике.
Как пример, соответствующие моменты (требуется деление на два) и поперечную силу можно получить через модуль "Нагрузка на фрагмент" в ПК Лира. В блок узлов вносятся узлы пересечения колонн с перекрытиями, а в блок элементов прилегающие к узлам стержневые элементы.
